Z590主板汇总攻略之微星篇

先说几个坏消息:

1)B460和H410主板不支持第11代酷睿系列处理器。
有的说是部分批次的B460、H410芯片组采用了22nm工艺,这批“马甲”芯片组的Intel ME管理引擎版本比较老,无法支持11代酷睿架构引入的信号通信机制。虽然还是有部分批次的B460、H410芯片组是新的14nm,不过Intel不会去区分,而是通过CPU ID或者微代码一刀切,全部都不让支持。

另外11代酷睿架构在VCCSA和VCCIO上略有改动,也可能造成B460、H41不能支持11代。

2)原则上Z490、H470的芯片组支持11代不成问题,但也别高兴的太早,由于VCCSA和VCCIO的改动,也不是所有的Z490、H470都支持新一代CPU。

VCCSA方面,10代的供电方式为Fix模式,11代则改成了SVID模式,即由CPU 直接控制,如果主板使用三相的PWM(管理VCORE+VGT+VCCSA的PWM)应该问题不大。如果是单独使用PWM芯片对VCCSA进行控制的就不好说了,因为它并不一定支持SVID模式。
VCCIO方面,11代需要2相供电全开,10代只需1相供电,所以只配备了1相 VCCIO的主板也是无法支持11代CPU的。

一部分中端和入门的Z490、H470,以及大部分B460、H410主板都可以有VCCSA和VCCIO问题,想要确认自己的主板到底能否支持11代CPU,可以到官网查询,如果有新bios放出说明是支持11代,那肯定没问题。

3)即使你的主板是支持11代,也还是不要高兴的太早,它能完美支持PCIe 4.0吗?

11代的一大进步就是支持PCIe 4.0,但400系列主板要支持PCIe 4.0还是需要一些硬件条件的。

首先PCIe插槽料件需使用Gen 4规格,还需额外配备GEN4时钟发生器,另外根据不同的走线情况,可能还需要Gen 4 Switches或 Re-Driver,用于加强与切换Gen 4。

另外还得注意下是否支持Gen 4的M.2 SSD,一些400系列主板会单独为主板留有一个M.2接口,并说明安装10代CPU时是无法使用的,如果是这种情况,那么该接口肯定是能够支持Gen 4的M.2 SSD。

当然最靠谱的还是去官网查询。

说了那么多不好的消息,再说一条好消息,就是500系列主板是兼容10代和11代CPU的!好吧,貌似也不算啥好消息。。。。。。

500系列的进步除了增加PCI-E 4.0的支持(当然一部分Z490也支持),还有2点:

1)DMI 3.0总线从×4加宽一倍到了×8
2)原生支持USB 3.2 Gen2×2接口,高端主板还有雷电4的tpye C接口(40Gbps),这也造成主板上的USB接口相当的多,“U口就像一盒巧克力,你永远不知道到底插入什么规格的接口 ”,当然厂家一般会用颜色区分,前提是你能记得住。



微星Z590主板汇总

500系列主板和11代CPU还是来了,不管你是骂短命也好,还是到隔板喊YES,肯定还是会有人买,所以小熊就来梳理下各家主板的情况。


这一篇首先梳理下微星家的Z590主板,因为之前林大在B站放出自家Z590供电的PPT,再加上微星官网上的使用手册对主板规格,主要芯片等情况描述的非常清晰,收集信息相对容易。

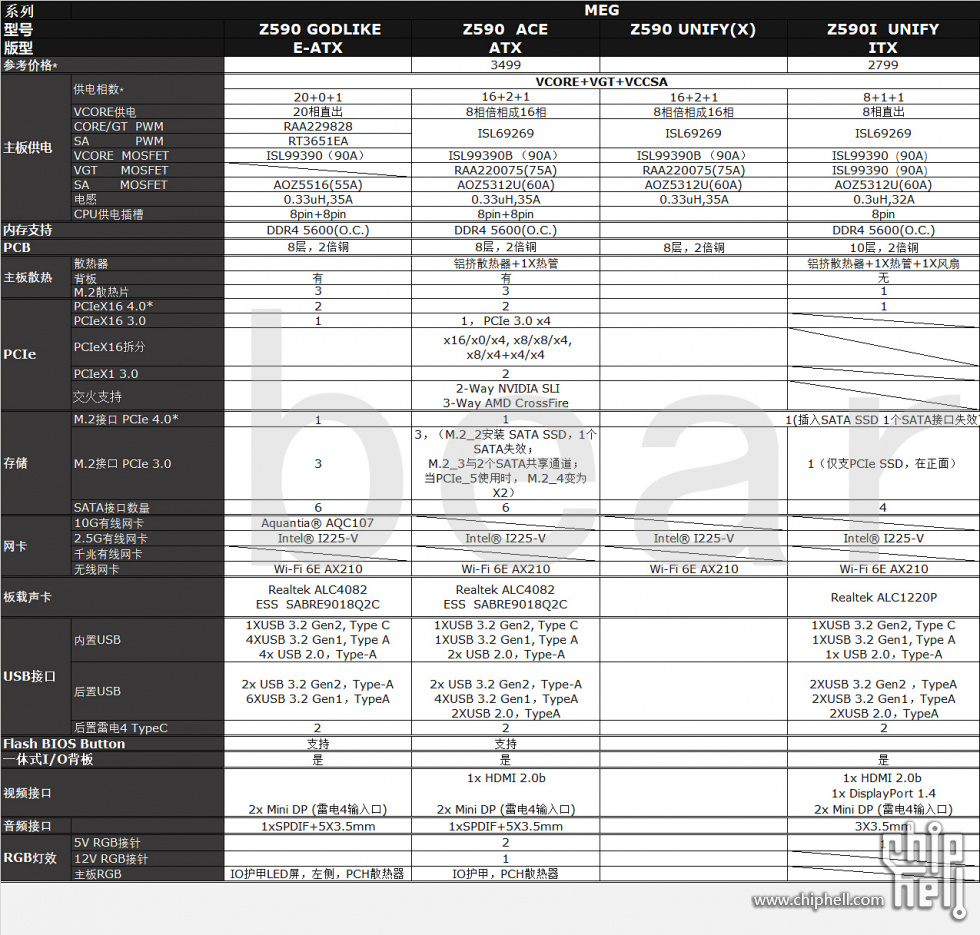

微星主板现在分为四大系列,分别为MEG、MPG、MAG、Pro。

MEG系列是顶级产品,供电和用料都相当的奢华,只是11代最高只有8核心,是不是有点杀鸡用牛刀了 !抑或是反向思维,用10代的10核心CPU?

GODLIKE还是带头大哥,20相直出供电,舍我其谁!而且为了VCORE的纯净,舍弃了对GT供电的支持;ACE则降到了16相供电,并采用倍相的方式;UNIFY(X)则是款神秘的主板,林大说它是一块分体主板,现在还不能公开其信息;最后MEG还有一款ITX主板,由于其版型的限制,供电为8相直出,不过10层的PCB是所有产品中最厚的。

MEG系列的共性方面:VCORE MOSFET都采用90A的DrMos;配备了2.5G有线网卡和Wi-Fi 6E无线网卡;后置了后置雷电4 TypeC接口,以及2个雷电4的Mini DP输入口,可以连接显卡扩展坞(个人觉得对ITX主板还有点用)。除了ITX外都配备了4个M.2接口,提供了3条PCIeX16插槽,通道可以拆分,以实现双卡和三卡的交火。

▼MPG算是次旗舰系列,也是高端产品

MPG供电为16相和14相,但降低为并联的方式(微星叫parallel circuit,听起来更高大上一些 ),VCORE MOSFET也降低到75A的DrMos;都配备了2.5G有线网卡,Wi-Fi 6E无线网卡则部分型号才有;没有雷电4接口,但都有USB 3.2Gen 2×2接口;M.2接口数量也降低到了3个。

PCIeX16插槽数量还是3条,暗黑和原力是支持通道拆分,其它型号不支持。另外还要一款MATX主板,供电稍弱一些,由于官网上还没有它的信息,具体规格还不清楚。

大家是否注意到了暗黑和原力的规格参数方面基本相同,原力主板多了一个wifi就成了暗黑,看来wifi是万恶之源了?两款主板在外观上也基本差不多,就是原力主板在配色上更花哨了一些。同理GAMING EDGE和GAMING PLUS也应该是相同的情况。

MAG作为中端产品现在只有两款,看宣传图以后应该会有更多,还包括了MATX的主板。

MAG供电为14相,并联的方式,VCORE MOSFET降低到了60A的DrMos;都配备了2.5G有线网卡,Wi-Fi 6E无线网卡则部分型号才有;USB 3.2Gen 2×2接口还是有的;M.2接口数量也是3个。PCIeX16插槽降低为2条,不支持通道拆分。

战斧/鱼雷的情况和暗黑/原力的差不多,科技以换皮为本!鱼雷散热片和内存槽的颜色变成了海军蓝,海军貌似也不需要wifi了,另外就是M,2散热片比战斧少了一片。

PRO系列主板作为入门产品,微星建议为商用工作的主板,未来也会有MATX的主板。

PRO供电将为12相,并联的方式,VCORE MOSFET降低到55A的DrMos;都配备了2.5G有线网卡,Wi-Fi 6E无线网卡则部分型号才有;USB 3.2Gen 2×2接口还有;M.2接口数量也是3个。PCIeX16插槽数量为2条,不支持通道拆分。

A PRO和PRO WIFI连皮也懒得换了,一模一样,区别就是wifi网卡。

补充
1)价格采用JD自营店的售价,现在部分主板有100定金抵200,晒单返50、100元E卡活动,表中价格为优惠后的价格。
2)500系列主板的VCCIO供电都是2相的,所以没有在表中列出。
3)只有搭配11代CPU才能享受PCIe 4.0,直连CPU的PCIe 4.0 M.2接口在搭配11代CPU时才能使用,使用10代CPU只能空着。
